管壳式换热器是石化、电力等行业的重要设备,也是企业降低能耗和成本的主要手段,因此我公司在换热器的设计、制造方面有着严格的质量体系管理。我们的技术团队可以根据用户的具体需求制定设计方案,为用户提供最具成本效益的管壳式换热器。
结构组成:
管壳式换热器也叫列管式换热器,由壳体、传热管束、管板、折流板(挡板)和管箱等部件组成。壳体多为圆筒形,内部装有管束,管束两端固定在管板上。进行换热的冷热两种流体,一种在管内流动,称为管程流体;另一种在管外流动,称为壳程流体。为提高管外流体的传热分系数,通常在壳体内安装若干挡板。挡板可提高壳程流体速度,迫使流体按规定路程多次横向通过管束,增强流体湍流程度。换热管在管板上可按等边三角形或正方形排列。等边三角形排列较紧凑,管外流体湍动程度高,传热分系数大;正方形排列则管外清洗方便,适用于易结垢的流体。
工作原理:
管壳式换热器属于间壁式换热器,其换热管内构成的流体通道称为管程,换热管外构成的流体通道称为壳程。管程和壳程分别通过两种不同温度的流体时,温度较高的流体通过换热管壁将热量传递给温度较低的流体,温度较高的流体被冷却,温度较低的流体被加热,进而实现两流体换热工艺的目的。
性能优势:
1、耐高温、耐腐蚀性能良好;
2、换热效率高,性能稳定,使用寿命长;
3、内壁光滑,附着力差,不易结垢。
4、结构合理,清洗和维护方便。
我们可根据具体需求定制,给我们留言、打电话或在线咨询获取设计方案和报价!!

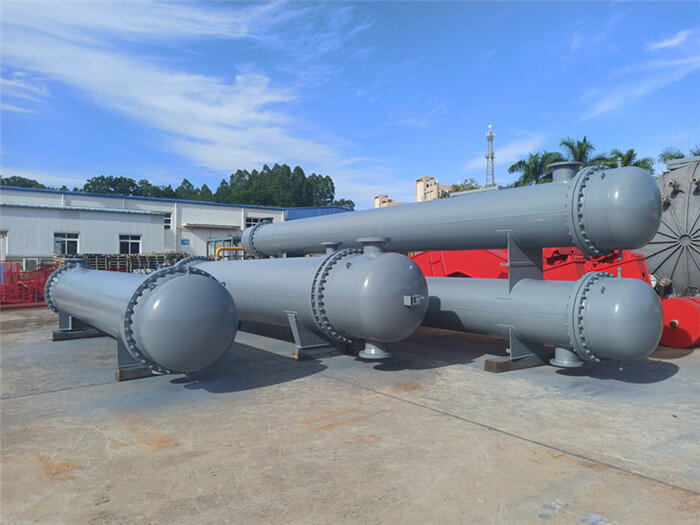

案例照片
